單位：mm
9.8 牛頓(N)=1公斤(Kg)=2.2磅(LBS)

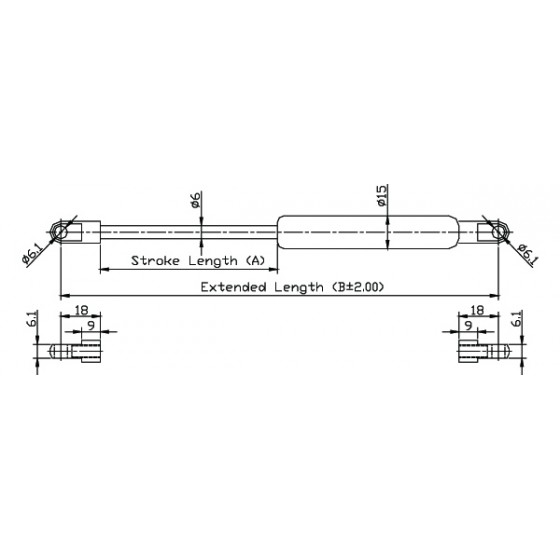

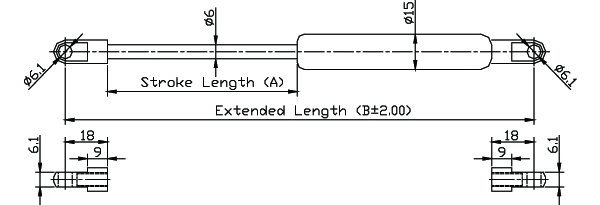

| 型號 | 行程(A) | 總長(B) | 壓力承製範圍 (N) |
| A040153-L1-XXXN | 40 | 153 | 50~300 |
| A060191-L1-XXXN | 60 | 191 | 50~300 |
| A080236-L1-XXXN | 80 | 236 | 50~300 |
| A090251-L1-XXXN | 90 | 251 | 50~300 |
| A100276-L1-XXXN | 100 | 276 | 50~300 |
| A125317-L1-XXXN | 125 | 317 | 50~300 |
| A150376-L1-XXXN | 150 | 376 | 50~300 |

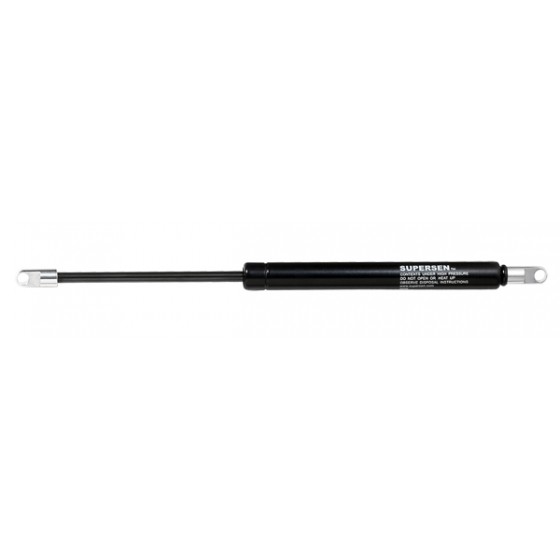

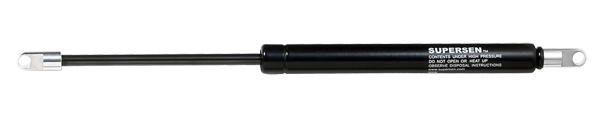

SUPERSEN-自由型氣壓棒，氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構。因此SUPERSEN-自由型氣壓棒(氮氣缸)常應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱廚櫃,電子設備掀門,產業機械,工具機掀門等。
琥盛企業為方便客戶選用適用於該係列氣壓棒(氮氣缸)之兩端配件及螺栓,共開發出百種以上之產品供客戶輕易選用,客戶亦可自行點選網頁配件區及螺栓區參考設計。 我司在此建議使用國際通用配件及螺栓料號如下:
球型螺栓類:
球型配件類:
栓型配件類:
備註：
1. SUPERSEN 自由型氮氣缸氣壓棒 0615 系列係指軸心直徑為6mm, 外管直徑為15mm 的氮氣缸，其壓力介質為氮氣(N2), 阻 尼介質為液壓油(OIL)，適 用溫度為 - 20℃~+80℃,允許長度公差範圍為±2mm。
2. SUPERSEN 自由型氣壓棒(氮氣缸) 規格品其軸心表面處理:氮化軸心/ 外管表面處理: 黑色烤漆 (其它顏色需求亦可製作)
3. SUPERSEN 自由型氣壓棒(氮氣缸)所使用的原料均為台灣生產製造,其來料均通過氮氣缸氣壓棒外管及活塞桿 SGS 鹽霧測 試, SGS ROHS測試, SGS 拉力測試等多項品質測試,客戶如需更多氣壓棒(氮氣缸)相關認證報告可依需求自行在我司網站查詢下載。
4. 請客戶於詢價時，告知氮氣缸所需之壓力F1(N) , (9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS) / 長度單位(mm)
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部或參閱網頁 http://www.supersen.com.tw
