10mm x 22mm (100N~1150N) 請點入選擇搭配接頭類型

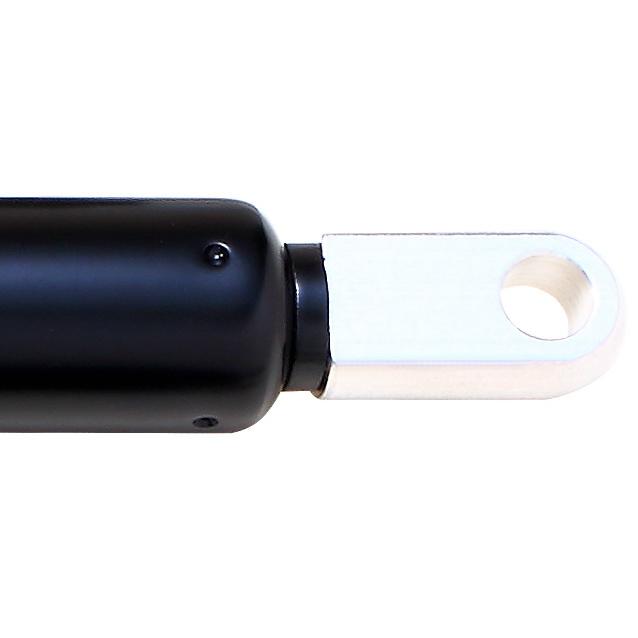

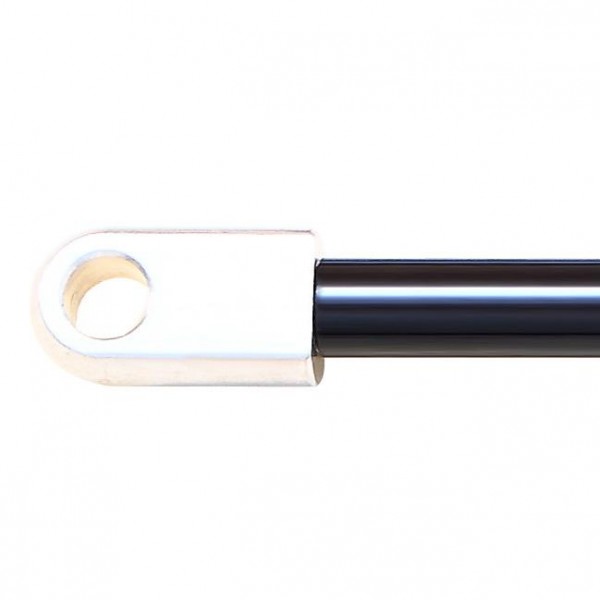

1022-L3 (8mm孔)

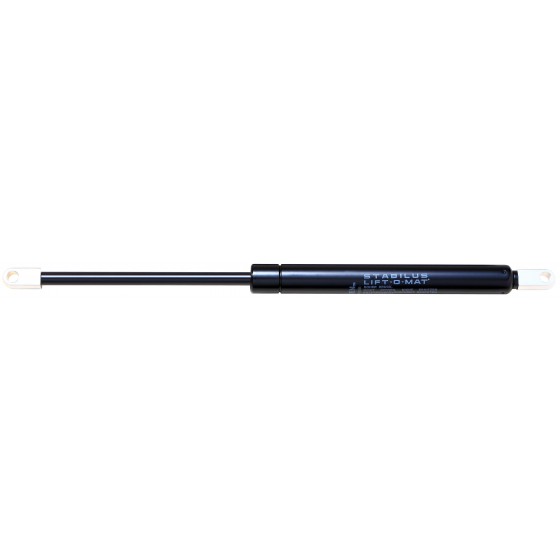

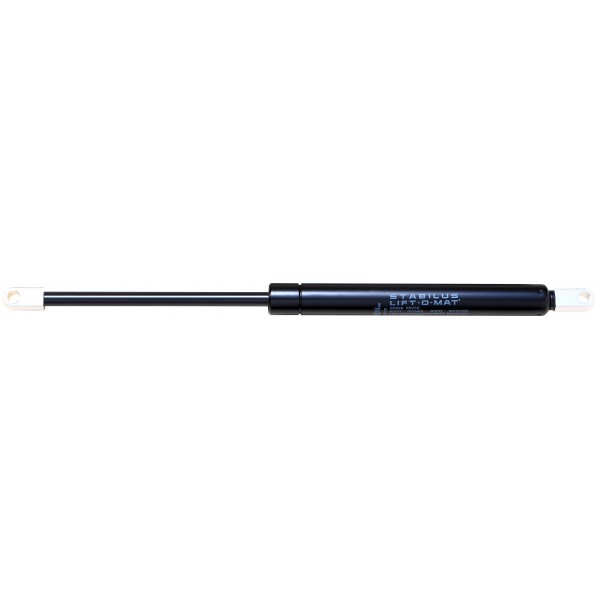

氮氣缸 STABILUS  LIFT-O-MAT
產品規格:  軸心端外徑 10mm / 外管端外徑 22mm
材    質   : 一般碳鋼 氮化軸心 /  使用溫度 :  -30℃~80℃
表面處理: 軸心 : 氮化染黑 / 外管 : 黑色烤漆
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅
詢價及訂購須知:
1.訂購或詢價氮氣缸時,請告知產品料號及需求的壓力F1 :(N牛頓 或 kg公斤) 產品壓力客製化
2.訂購或詢價時請明確告知需求 A. 數量  B. 使用環境  C. 使用目的如維修用或新機構設計用
安裝注意事項:
1.氮氣缸安裝於機構門片上展開到最高點時,建議氮氣缸管端方向朝上,軸心端朝下安裝,使門片展開到末端時具有緩衝功能
2.氮氣缸壓縮時,有效行程作動時應至少預留5~10mm以上,以防止軸心端接頭撞擊氮氣缸缸體而造成損壞
3.氮氣缸固定於上下支點時,務必盡量保持垂直,避免偏斜安裝而影響壽命
4.其他請參閱我司網頁產品技術資料中的氮氣缸安裝注意事項說明
5.氮氣缸兩端固定於機構或門片的螺栓或板金配件,可參考我司網頁 (氮氣缸專用螺栓及配件) 選配,特殊需求請洽業務人員
產品詳細介紹



單位: mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)



型號 行程 (A) 總長 (B) 壓力承製範圍 (N) 產品淨重 (g)  備註
SB3-240-L3-XXXN   70 240 100~1150N
SB3-270-L3-XXXN   90 270 100~1150N
SB3-285-L3-XXXN 100 285 100~1150N
SB3-330-L3-XXXN 125 330 100~1150N
SB3-385-L3-XXXN 150 385 100~1150N
SB3-405-L3-XXXN 160 405 100~1150N
SB3-450-L3-XXXN 180 450 100~1150N
SB3-485-L3-XXXN 200 485 100~1150N
SB3-500-L3-XXXN 210 500 100~1150N
SB3-525-L3-XXXN 220 525 100~1150N
SB3-585-L3-XXXN 250 585 100~1150N
SB3-604-L3-XXXN 250 604 100~1150N
SB3-670-L3-XXXN 280 670 100~1150N
SB3-685-L3-XXXN 300 685 100~1150N
SB3-700-L3-XXXN 300 700 100~1150N
SB3-750-L3-XXXN 330 750 100~1150N
SB3-785-L3-XXXN 350 785 100~1150N
SB3-830-L3-XXXN 370 830 100~1150N
SB3-885-L3-XXXN 400 885 100~1150N


STABILUS LIFT-O-MAT 自由型氣壓棒,氮氣缸具有支撐及推力功能,但不具定位功能。內部填充適當壓力的氮氣,使得氣壓棒在壓縮時產生反力,這個反力可用來支撐或抵銷負載在氣壓棒上的重物,並利用缸體內部油量和活塞孔大小產生阻尼功效,促使氣壓棒(氮氣缸)於伸展或壓縮過程中,更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下,可使氮氣缸撐開至末段時具有緩衝效果,並能保護設計之機構,因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。

STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
SW6411 ZINC

2.配件類料號:
BKT-11 / BKT-12


STABILUS and SUPERSEN 產品相關測試報告如下,可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊,歡迎電洽聯絡我司業務部諮詢
