08mm x 22mm 壓縮鎖定PTL (100N~400N) 請點入選擇搭配接頭類型
PTL-C920M6 (10mm孔)

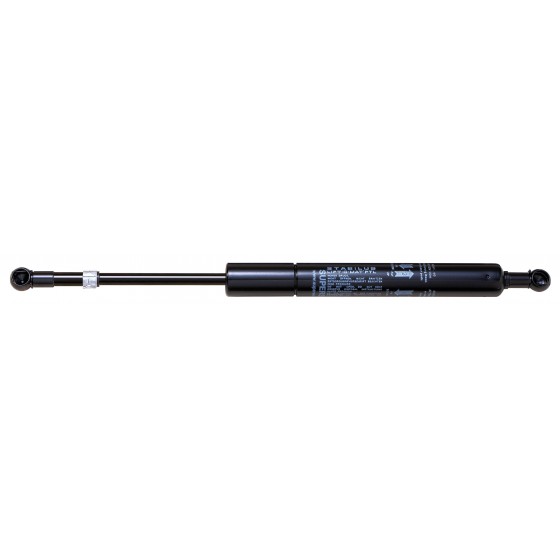

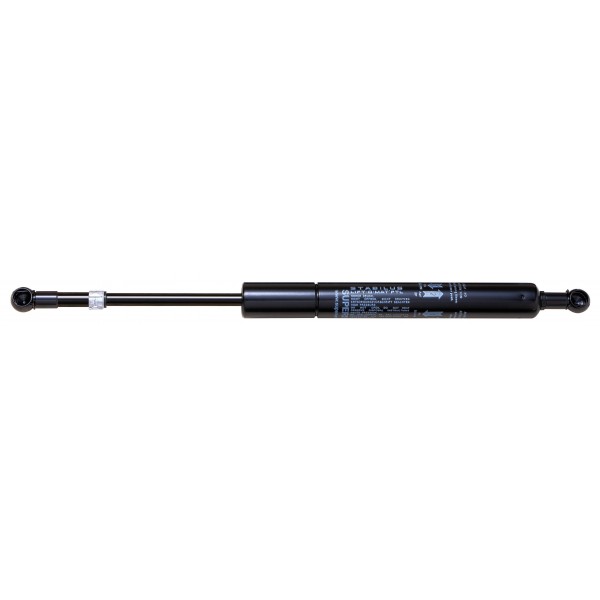

壓縮鎖定氮氣缸 STABILUS  LIFT-O-MAT-PTL
產品規格:  軸心端外徑 8mm / 外管端外徑 22mm
材    質   : 一般碳鋼 氮化軸心 /  使用溫度 :  -15℃~60℃
表面處理: 軸心 : 氮化染黑 / 外管 : 黑色烤漆
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅
詢價及訂購須知:
1.訂購或詢價氮氣缸時,請告知產品料號及需求的壓力F1 :(N牛頓 或 kg公斤) 產品壓力客製化
2.訂購或詢價時請明確告知需求 A. 數量  B. 使用環境  C. 使用目的如維修用或新機構設計用
安裝注意事項:
1.氮氣缸安裝於機構門片上展開到最高點時,建議氮氣缸管端方向朝上,軸心端朝下安裝,使門片展開到末端時具有緩衝功能
2.氮氣缸壓縮時,有效行程作動時應至少預留5~10mm以上,以防止軸心端接頭撞擊氮氣缸缸體而造成損壞
3.氮氣缸固定於上下支點時,務必盡量保持垂直,避免偏斜安裝而影響壽命
4.其他請參閱我司網頁產品技術資料中的氮氣缸安裝注意事項說明
5.氮氣缸兩端固定於機構或門片的螺栓或板金配件,可參考我司網頁 (氮氣缸專用螺栓及配件) 選配,特殊需求請洽業務人員

產品詳細介紹

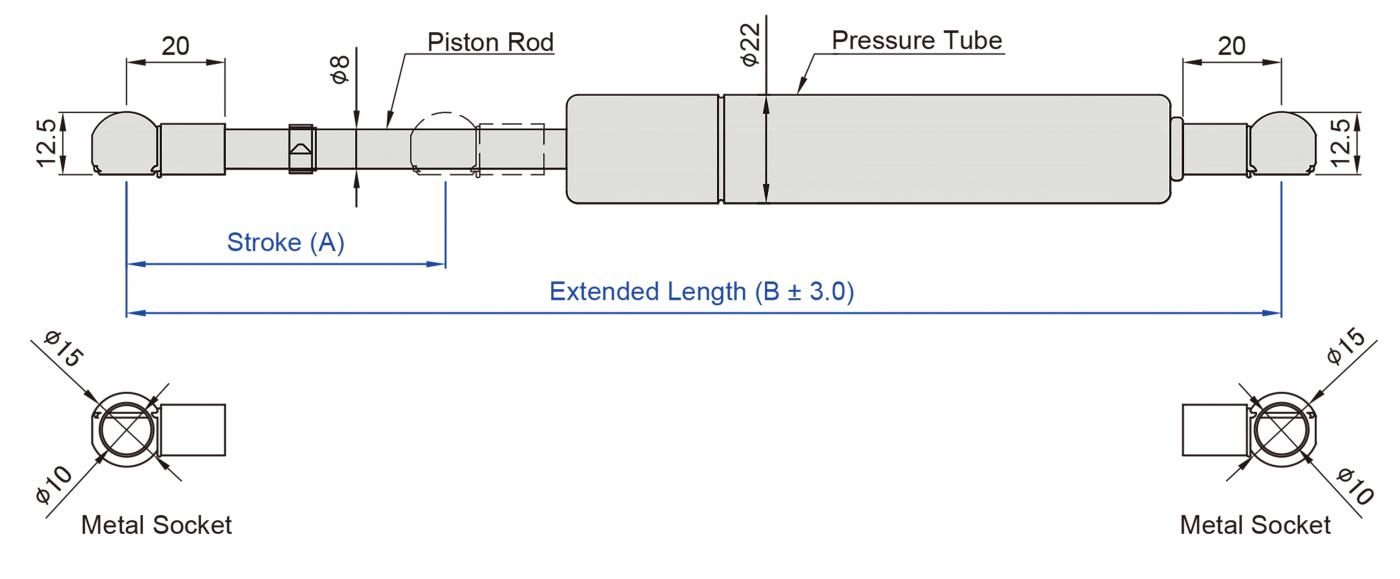

單位: mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)

型號 行程 (A) 總長 (B) 壓力承製範圍 (N) 產品淨重 (g)  備註
PTL-100-C920M6-XXXN 100 335 100~400N
PTL-150-C920M6-XXXN 150 435 100~400N
PTL-200-C920M6-XXXN 200 535 100~400N
PTL-250-C920M6-XXXN 250 635 100~400N
PTL-300-C920M6-XXXN 300 735 100~400N
PTL-350-C920M6-XXXN 350 835 100~400N
PTL-400-C920M6-XXXN 400 935 100~400N

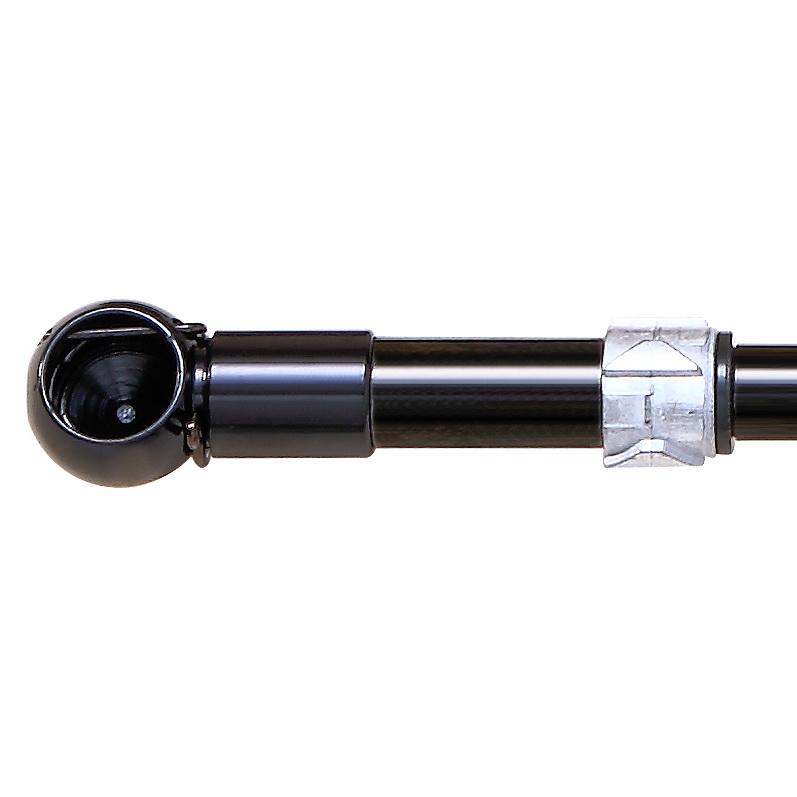

STABILUS LIFT-O-MAT PTL是一種液壓阻尼氮氣缸,且在壓縮的位置有一個額外的機械式鎖具。原理與原子筆類似,通過輕輕推動氮氣缸即可釋放鎖定,氮氣缸將隨著阻尼自動伸展。

除了推力輔助功能外,LIFT-O-MAT PTL還具有末端鎖定功能,無需安裝額外的鎖定元件。同時,使用簡單方便。壓縮鎖定氮氣缸用於多種應用,特別是現代設計師和功能性傢俱中。


產品特性:
·  鎖定在壓縮位置
·  末端鎖定,無需額外的鎖定元件
·  使用類似原子筆的原理,簡單釋放鎖定及操作方便

適用STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:


2.配件類料號:



STABILUS and SUPERSEN 產品相關測試報告如下: 可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊,歡迎電洽聯絡我司業務部諮詢
