08mm x 19mm (100N~600N) 請點入選擇搭配接頭類型
0819-L4 (8mm孔)

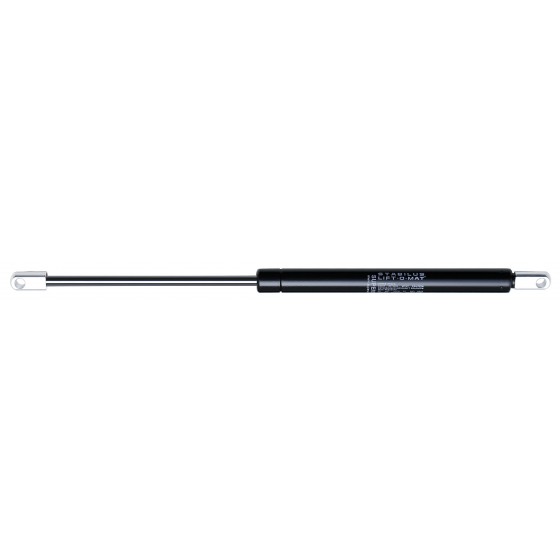

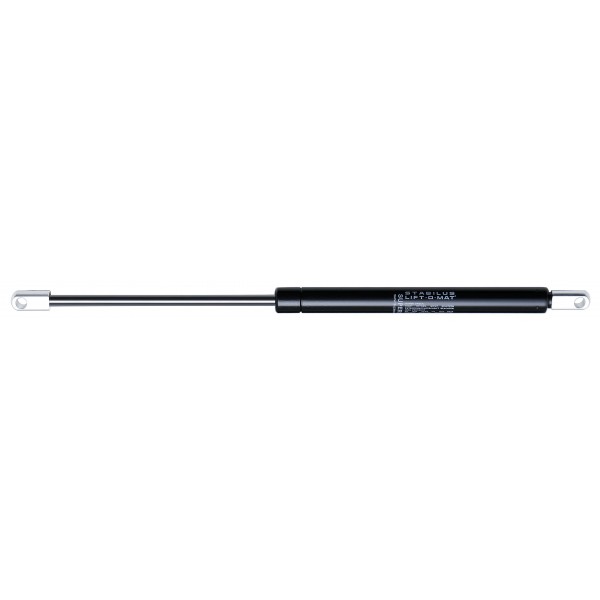

動態阻尼氮氣缸 STABILUS  LIFT-O-MAT-DD
產品規格:  軸心端外徑 8mm / 外管端外徑 19mm
材    質   : 一般碳鋼 氮化軸心 /  使用溫度 :  -30℃~80℃
表面處理: 軸心 : 氮化染黑 / 外管 : 黑色烤漆
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅
詢價及訂購須知:
1.訂購或詢價氮氣缸時,請告知產品料號及需求的壓力F1 :(N牛頓 或 kg公斤) 產品壓力客製化
2.訂購或詢價時請明確告知需求 A. 數量  B. 使用環境  C. 使用目的如維修用或新機構設計用
安裝注意事項:
1.氮氣缸安裝於機構門片上展開到最高點時,建議氮氣缸管端方向朝上,軸心端朝下安裝,使門片展開到末端時具有緩衝功能
2.氮氣缸壓縮時,有效行程作動時應至少預留5~10mm以上,以防止軸心端接頭撞擊氮氣缸缸體而造成損壞
3.氮氣缸固定於上下支點時,務必盡量保持垂直,避免偏斜安裝而影響壽命
4.其他請參閱我司網頁產品技術資料中的氮氣缸安裝注意事項說明
5.氮氣缸兩端固定於機構或門片的螺栓或板金配件,可參考我司網頁 (氮氣缸專用螺栓及配件) 選配,特殊需求請洽業務人員

產品詳細介紹

 單位mm
9.8牛頓(N)=1公斤(KG)=2.2(LBS)

型號 行程 (A) 總長(B) 壓力承製範圍(N) 產品淨重 (g) 備註
DD2-285-L4-XXXN 100 285 100~600N
DD2-325-L4-XXXN 120 325 100~600N
DD2-365-L4-XXXN 140 365 100~600N
DD2-405-L4-XXXN 160 405 100~600N
DD2-445-L4-XXXN 180 445 100~600N
DD2-485-L4-XXXN 200 485 100~600N
DD2-525-L4XXXN 220 525 100~600N
DD2-585-L4-XXXN 250 585 100~600N

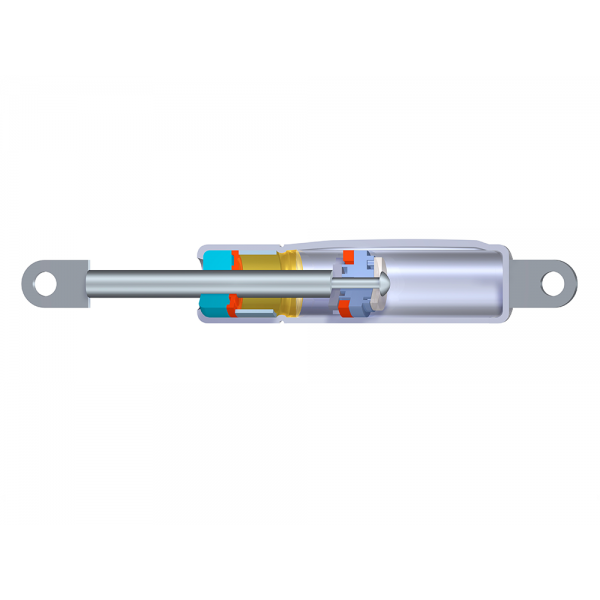

STABILUS 自由型-動態阻尼氮氣缸 (Dynamic Gas Spring) 具有支撐及推力功能,但不具定位功能,內部填充適當壓力的氮氣,使得氣壓棒在壓縮時產生反力,這個反力可用來支撐或抵銷負載在氣壓棒上的重物,並利用缸體內部油量和活塞孔大小及管內的"特殊的油溝槽設計" 產生雙向全程動態阻尼功效,並在氣壓棒完全伸展之末端會有車減速之功能,確保操作人員安全,本產品目前廣泛運用於全球汽車工業之正廠使用。
該產品為琥盛與德國STABILUS技術合作生產,是目前台灣業界唯一能供應給工業及車輛原廠使用之認證產品。

產品特性 :
1. 動態組尼氮氣缸 (Dynamic Gas Spring)  無安裝方向限制 ,  氮氣缸伸展過程平順,安裝簡易。
2. 氮氣缸撐開至末段的整個伸展過程都具有緩衝效果,比傳統一般型氣壓棒更能保護設計之機構鈑金及鉸練的磨損。
3. 因氮氣缸伸展過程平順且至末端具有減速功能,使操作人員更安全。

適用業別:
動態阻尼(氮氣缸)合應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱、廚櫃、電子設備、掀門、産業機械、工具機掀門等。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:


2.配件類料號:



STABILUS and SUPERSEN 產品相關測試報告如下,可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊,歡迎電洽聯絡我司業務部諮詢
