單位： mm
9.8 牛頓 (N)=1公斤(KG)=2.2磅(LBS)

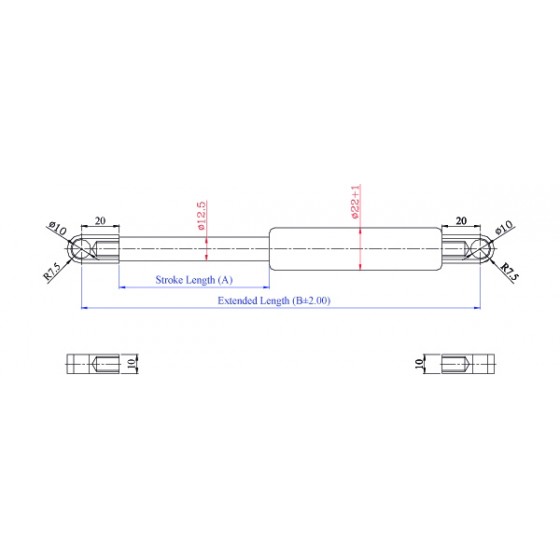

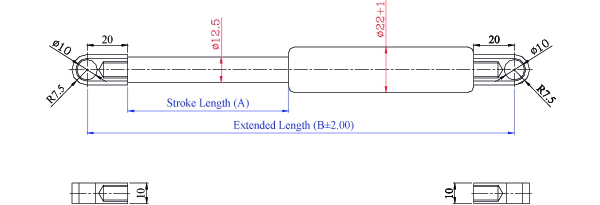

| 型號 | 行程 (A) | 總長 (B) | 壓力承製範圍 (N) |
| DS100285-L5SM810-XXXN | 100 | 285 | 100~1200N |
| DS150385-L5SM810-XXXN | 150 | 385 | 100~1200N |
| DS200485-L5SM810-XXXN | 200 | 485 | 100~1200N |
| DS250585-L5SM810-XXXN | 250 | 585 | 100~1200N |
| DS300685-L5SM810-XXXN | 300 | 685 | 100~1200N |
| DS350785-L5SM810-XXXN | 350 | 785 | 100~1200N |
| DS400885-L5SM810-XXXN | 400 | 885 | 100~1200N |

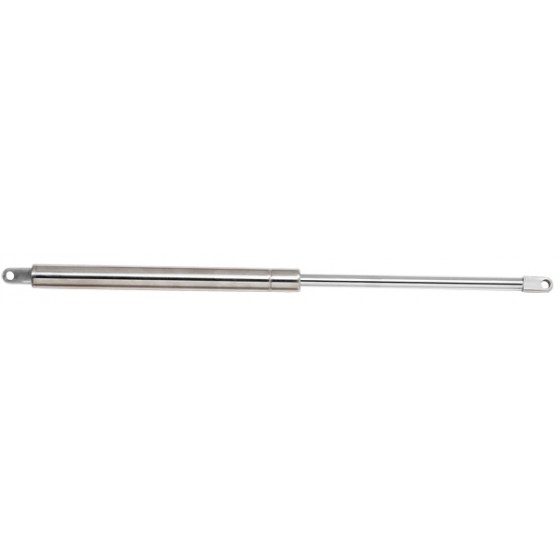

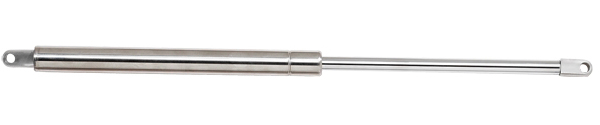

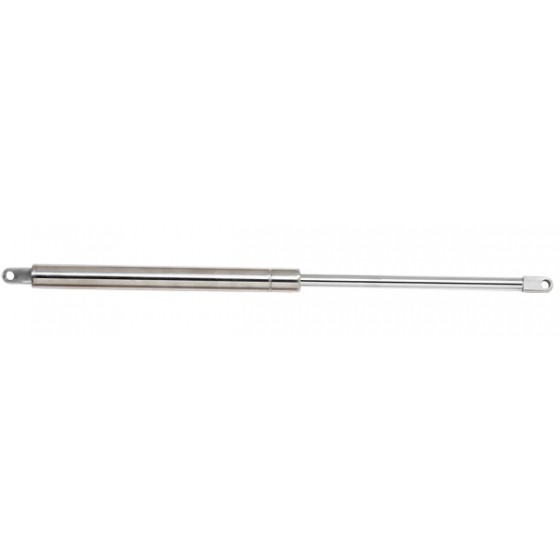

SUPERSEN 自由型不鏽鋼氣壓棒，氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能，但不具定位功能。 內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構。因此SUPERSEN 自由型不鏽鋼氣壓棒(氮氣缸)常應用於防鏽或潮濕地點,特別是遊艇工業,造船工業及戶外建築等。
琥盛企業為方便客戶選用適用於該係列不鏽鋼氣壓棒(氮氣缸)之兩端配件及螺栓,共開發出百種以上之產品供客戶輕易選用,客戶亦可自行點選網頁配件區及螺栓區參考設計。 我司在此建議使用國際通用配件及螺栓料號如下:
螺栓及球型螺栓類: SWS12, SWS13, SWS14, SWS6411D
球型配件類: BKTS-11A, BKTS-12A
栓型配件類: BKTS-11, BKTS-12, BKST-13, BKTS-B11, BKTS-B12
備註：
1. SUPERSEN 自由型不鏽鋼氮氣缸氣壓棒 1222 系列係指軸心直徑為12.5 mm, 外管直徑為22 mm 的氮氣缸，其壓力介質為氮氣(N2), 阻尼介質為液壓油(OIL)，適 用溫度為 - 20℃~+80℃,允許長度公差範圍為±2mm。
2. SUPERSEN 自由型不鏽鋼氣壓棒(氮氣缸)材質有 SUS 304L 及 SUS316L 等級,並通過 美國 ASTM-B117 & ISO 9227 鹽霧測試
3. SUPERSEN 自由型不鏽鋼氣壓棒(氮氣缸)所使用的原料均為台灣生產製造,其管材原料均來自日本及韓國進口,來料均通過氮氣缸氣壓棒外管及活塞桿 ASTM-B117 & ISO 9227 鹽霧測試, SGS ROHS測試, SGS 拉力測試等多項品質測試,客戶如需更多氣壓棒(氮氣缸)相關認證報告可依需求自行在我司網站查詢下載。
4. 請客戶於詢價時，告知氮氣缸所需之壓力F1(N) , (9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS) / 長度單位(mm)
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部或參閱網頁 http://www.supersen.com.tw
