06mm x 15mm (標準阻尼) 請點入選擇搭配接頭類型

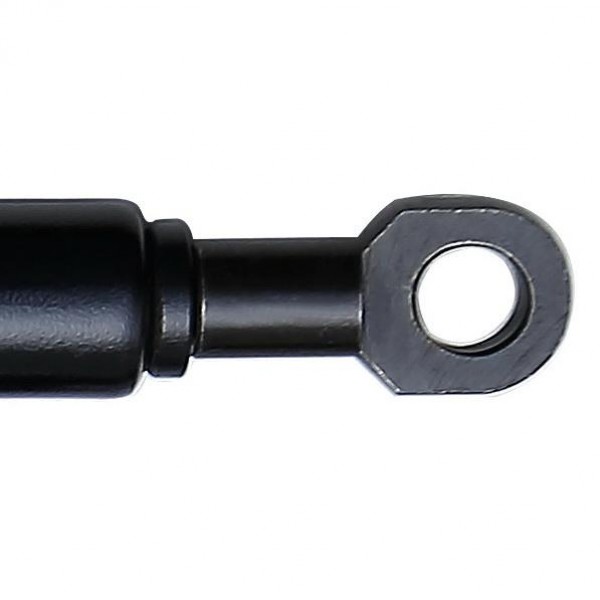

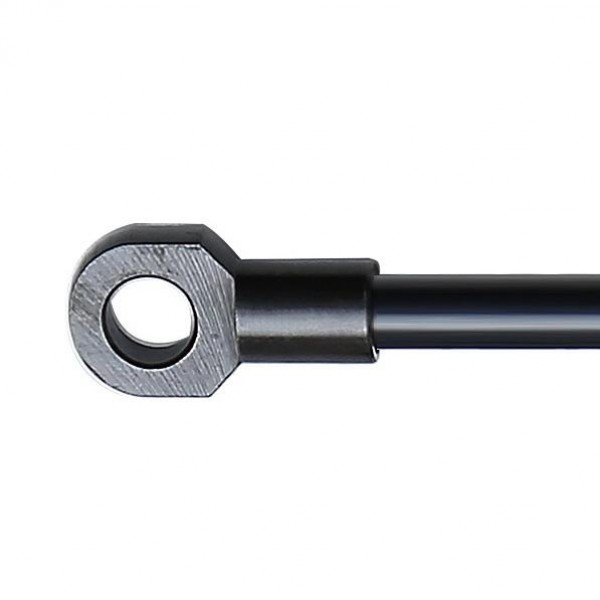

HD15C-A7 (8mm孔)

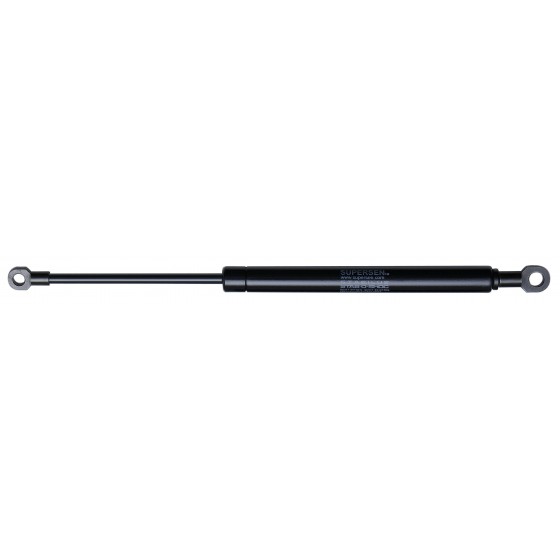

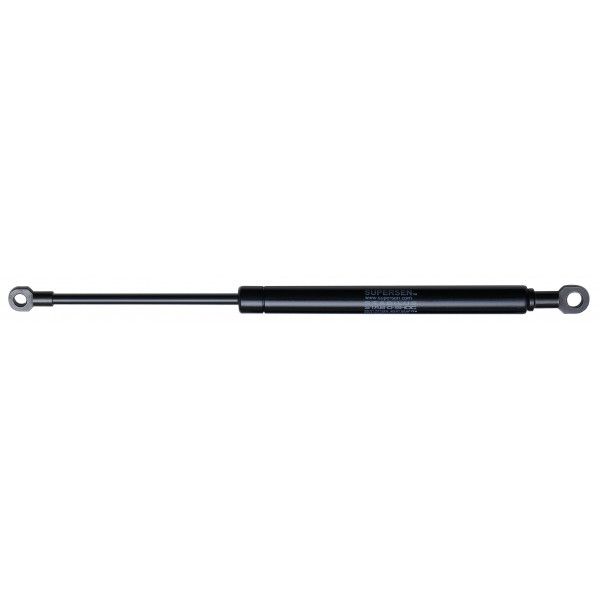

壓縮型油壓阻尼棒 STABILUS STAB-O-SHOC
產品規格:  軸心端外徑 6mm / 外管端外徑 15mm
材    質   : 一般碳鋼 氮化軸心 /  使用溫度 :  -30℃~80℃
表面處理: 軸心 : 氮化染黑 / 外管 : 黑色烤漆
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅

詢價及訂購須知:
1.我司油壓棒一般以規格品訂購,詢價油壓阻尼棒,請告知我司產品料號
2.訂購或詢價時請明確告知需求 A. 數量  B. 使用環境  C. 使用目的如維修用或新機構設計用
3. 特殊OEM品規格我司亦可接受客戶委託開發

安裝注意事項:
1.  機構設計安裝油壓阻尼棒時,設計者需特別考量機構重量/阻尼速度等因素
     STABILUS 油壓規格品的阻尼力係以100mm/S 之速度.油壓缸垂直狀態下.
2. 油壓阻尼安裝無方向性依實際安裝效果決定,一般油壓棒建議管端方向朝上,軸心端朝下安裝.
3.氮氣缸壓縮時,有效行程作動時應至少預留5~10mm以上,以防止軸心端接頭撞擊氮氣缸缸體而造成損壞
4.氮氣缸固定於上下支點時,務必盡量保持垂直,避免偏斜安裝而影響壽命
5.其他請參閱我司網頁產品技術資料中的氮氣缸安裝注意事項說明
6.氮氣缸兩端固定於機構或門片的螺栓或板金配件,可參考我司網頁 (氮氣缸專用螺栓及配件) 選配,特殊需求請洽業務人員
產品詳細介紹

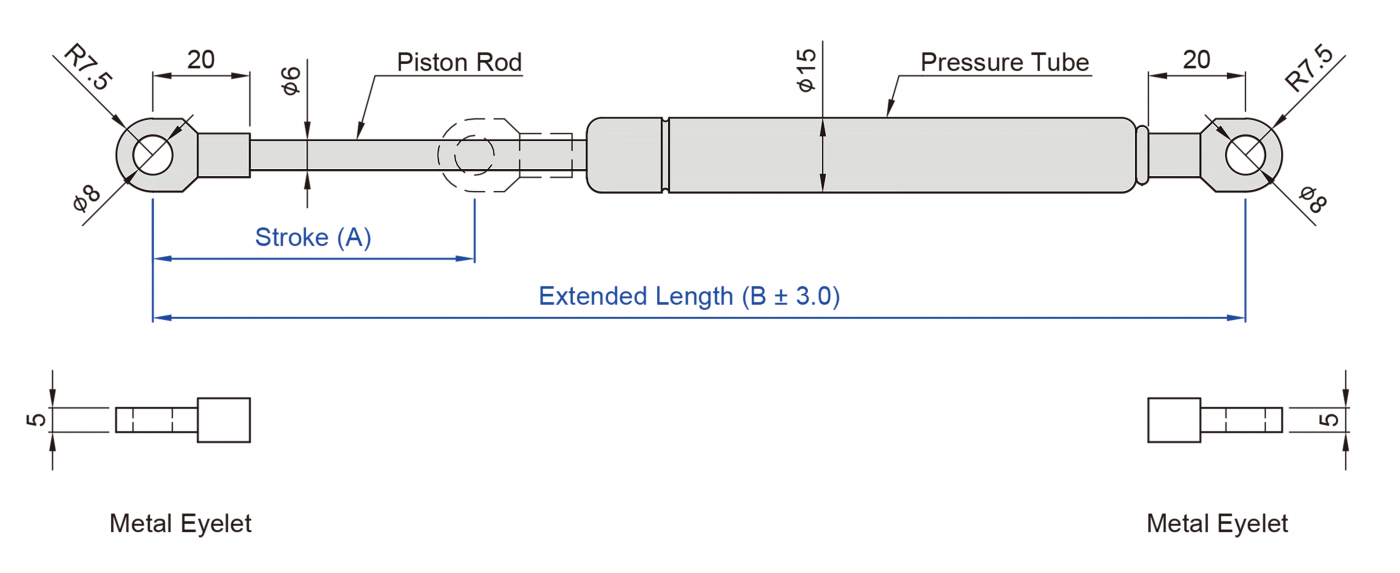

單位:mm

9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)

型號 1)
行程 (A)
2)
行程(A*)
總長(B) 3)4)
拉伸阻尼力FZ(N)
3)5)
壓縮阻尼力F
D(N)
產品淨重 (g) 備註
HD15C-198-A7-125N 30 60 198 <25 125
HD15C-198-A7-250N <25 250
HD15C-198-A7-550N <25 550
HD15C-288-A7-125N 60 105 288 <25 125
HD15C-288-A7-250N <25 250
HD15C-288-A7-550N <25 550
HD15C-398-A7-125N 100 160 398 <25 125
HD15C-398-A7-250N <25 250
HD15C-398-A7-550N <25 550


STABILUS 標準型 HD15C壓縮油壓阻尼, 是一種不含氮氣的油壓壓縮阻尼棒,具有壓縮方向阻尼功能,阻尼棒垂直安裝具有最佳效果及阻尼力。阻尼棒可在各種應用設計下提供阻尼效果。典型的應用領域是在汽車設計、工藝技術製造、遊戲機,博弈機等工業應用領域。

產品特性:
·  HD15C 壓縮油壓阻尼棒適用於低負載
·  機構門片緩降閉合
·  阻尼關閉門片
·  減輕鉸鏈機構負擔
·  緩降門片保持安全性

STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:


2.配件類料號:


產品技術規格說明:
   1)油壓行程
   2)機械行程
   3)測試速度 100mm/s
   4)軸心向下,活塞活動於油中 = 油壓行程 A
   5)軸心向上,最大可能行程在油與氣室 = 機械行程 A*
   FZ:拉伸阻尼力 (N)
   FD:壓縮阻尼力 (N)

STABILUS and SUPERSEN 產品相關測試報告如下: 可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊,歡迎電洽聯絡我司業務部諮詢
