單位： mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 | 行程 (A) | 總長 (B) | 壓力承製範圍 (N) | 產品淨重 (g) | 備註 |
| SB1-169-U5-XXXN | 40 | 169 | 50~400 | ||
| SB1-209-U5-XXXN | 60 | 209 | 50~400 | ||
| SB1-250-U5-XXXN | 80 | 250 | 50~400 | ||
| SB1-265-U5-XXXN | 90 | 265 | 50~400 | ||
| SB1-290-U5-XXXN | 100 | 290 | 50~400 | ||
| SB1-331-U5-XXXN | 120 | 331 | 50~400 | ||
| SB1-390-U5-XXXN | 150 | 390 | 50~400 |

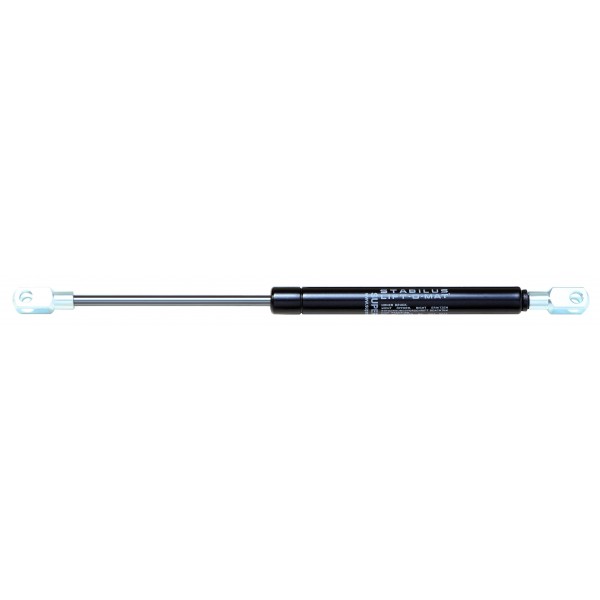

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構 , 因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體，汽車引擎蓋及後車箱 , 傢俱廚櫃 ,工業機械,電子設備 ,醫療設備等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
2.配件類料號:

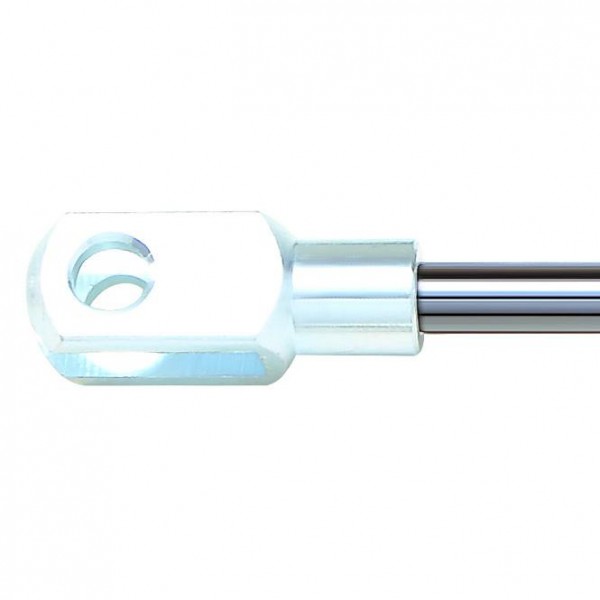

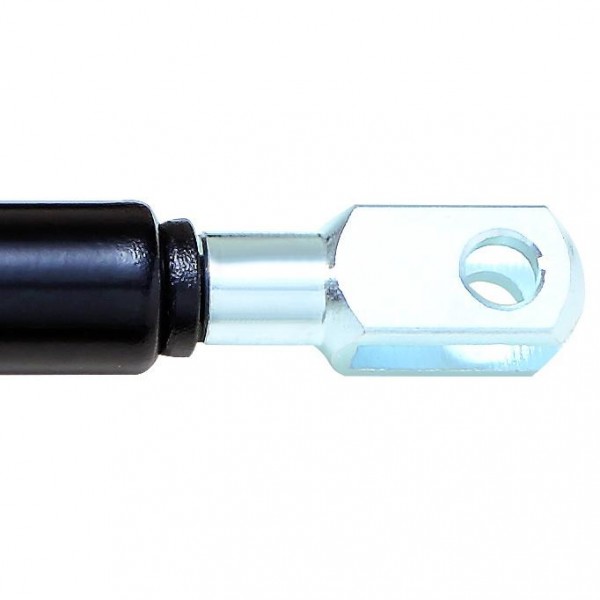

U5 LOCKING CLIP 鐵夾片
STABILUS and SUPERSEN 產品相關測試報告如下: 可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
